产品详情
一.产品简介
电气类型:隔离电源(适用于Ⅰ类 、Ⅱ类灯具)。功能说明:无频闪单电压系列。
产品特性: 主动式功率因素校正设计,高性能、高效率、低THD。
照明领域:室内办公照明、装饰照明、商照照明、家居照明。质保:五年(Tc≤80℃,参照质保说明)。
认证: 满足TUV 、CE、CB、RCM
二.电气规格(1)
指标 | 型号全称 | LF-GIF060YA(H) 1550H | LF-GIF060YA(H) 1500H | LF-GIF060YA(H) 1450H | LF-GIF060YA(H) 1400H | LF-GIF060YA(H) 1350H |
输出 | 输出电压 | 33-40V DC | ||||
输出电流 | 1550mA | 1500mA | 1450mA | 1400mA | 1350mA | |
纹波电压 | ≤2V | |||||
电流精度 | ±5% | |||||
启动时间 | ≤0.5S/230Vac | |||||
温度漂移 | ±10% | |||||
输出线性调整率 | ±5% | |||||
频闪系数 | ≤0.5% | |||||
输入 | 输入线性调整率 | ±5% | ||||
输入电压 | 220-240Vac(极限电压:200-264Vac) | |||||
输入频率 | 47Hz-63Hz | |||||
输入电流 | 0.5A Max | |||||
功率因素 | ≥0.95/230Vac | ≥0.95/230Vac | ≥0.95/230Vac | ≥0.94/230Vac | ≥0.94/230Vac | |
总谐波 | ≤20% | ≤20% | ≤20% | ≤20% | ≤20% | |
效率 | ≥90%/230Vac | ≥90%/230Vac | ≥90%/230Vac | ≥90%/230Vac | ≥90%/230Vac | |
浪涌电流 | <60A/350uS@230Vac | |||||
空载功耗 | ≤0.3W | |||||
保护特性 | 开路保护 | 开路电压≤55VDC | ||||
短路保护 | 打嗝模式(自恢复) | |||||
环境描述 | 工作温度 | -30℃ - +50℃ | ||||
工作湿度 | 20-90%RH(无凝露) | |||||
存储温度/湿度 | -40℃ - 80℃(Ⅰ类环境 6个月);10-90%RH(无凝露) | |||||
大气压强 | 86-106KPa | |||||
安全及规范 | 认证 | 满足认证TUV、CE、CB、RCM(目前认证中) | ||||
耐压 | I/P-O/P:3.75KVac,≤5mA 60S | |||||
绝缘阻抗 | I/P-O/P:500VDC,>100MΩ | |||||
浪涌等级 | 符合IEC61000-4-5(L-N:1KV) | |||||
电磁干扰 | 符合EN55015,EN61000-3-2。 | |||||
电磁抗干扰 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547。 | |||||
其它 | 包装(重量) | 包装箱尺寸:385*285*210mm(L*W*H) 重量:0.14Kg±5%/pcs; 10Kg±5%/箱;数量:66PCS/箱 | ||||
IP等级说明 | IP20 | |||||
质保说明 | 5 年(Tc≤80℃)。 | |||||
测试设备 | 交流功率源:CHROMA6530、数字功率表:CHROMA66202、示波器:Tektronix DPO3014、直流电子负载:M9712B 、灯板、恒温恒湿箱;雷击浪涌发生器:远方 EMS61000-5B、快速群脉冲发生器:远方 EMS61000-4A、频谱分析仪: KH3935、耐压仪 TH9201B、频闪计(无频闪系数测试)60N-01 等。 | |||||
测试说明 | 1、 如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃,湿度50%,输入电压230Vac,90%负载条件下测试的结果。 | |||||
补充说明 | 1、建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置,以确保用电安全。 2、灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级。 3、电源作为整灯灯具中的一个零部件与终端设备结合使用,因EMC性能受LED灯具及走线的影响,终端设备制造商需对整套装置重新进行EMC确认。 |

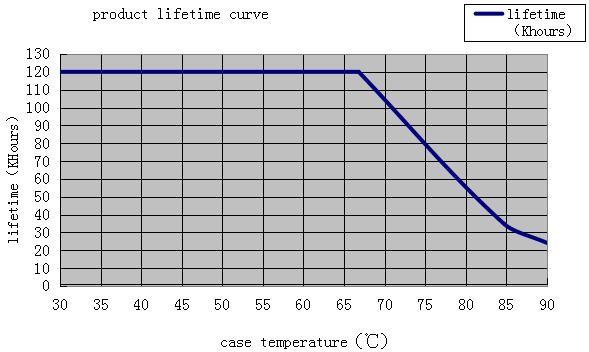

三.产品寿命参考示意图
1) 在一个密闭的空间内,当外壳温度达到 40℃、50℃、60℃、70℃、80℃、85℃、90℃时,计算产品的寿命。

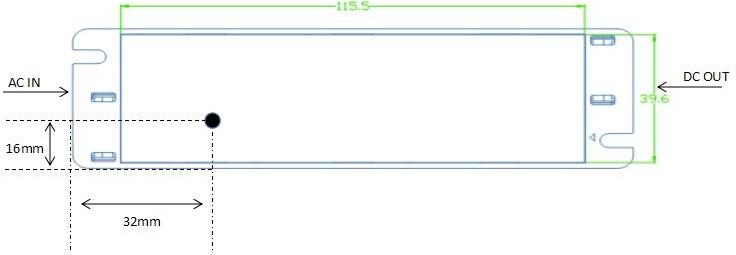

2) Tc 测试点示意图,外壳底视图。

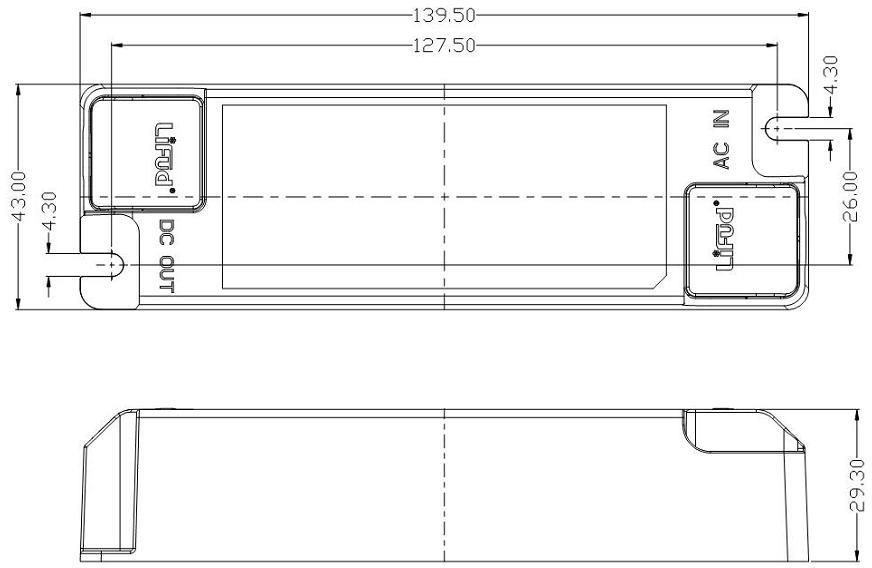

四. 外观尺寸(单位:mm)

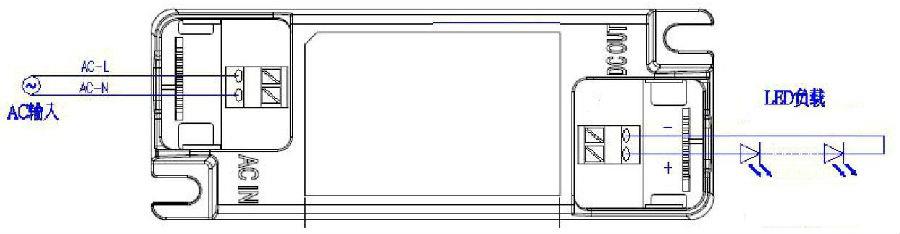

五.接线示意图
