莱福德驱动内置驱动YF
新款莱福德电源 28－36W 750MA-900MA 塑料壳内置电源 LED驱动电源
产品详情
产品简介：
电气类型：隔离电源（适用于Ⅱ类灯具）
功能说明：单电压无频闪（欧规无频闪内置LED导轨灯专用）
产品特性：高性能、高效率、低THD，无频闪
照明领域：内置LED导轨灯等
质保：五年（参照质保说明）
认证：CE ENEC CB RCM CCC
 |  |  |  |
电气规格:
| 指标 | 型号全称 | LF-GIF036YFxxxH | |||
| 输出 | 输出电压 | 30-42VDC | |||
| 输出电流 | 750mA | 800mA | 850mA | 900mA | |
| 纹波电压 | ≤1V | ||||
| 电流精度 | ±5% | ||||
| 启动时间 | 输入Ac230V 输出满载≤0.5S | ||||
| 温度漂移 | ±10% | ||||
| 输出线性调整率 | ±5% | ||||
| 输入 | 输入线性调整率 | ±5% | |||
| 输入电压 | 220-240Vac（极限电压：200-264Vac） | ||||
| 输入频率 | 47Hz-63Hz | ||||
| 输入电流 | 0.22A Max | ||||
| 功率因素 | ≥0.95/200Vac满载 | ≥0.95/200Vac满载 | ≥0.95/200Vac满载 | ≥0.95/200Vac满载 | |
| ≥0.94/230Vac满载 | ≥0.94/230Vac满载 | ≥0.94/230Vac满载 | ≥0.94/230Vac满载 | ||
| ≥0.9/264Vac满载 | ≥0.9/264Vac满载 | ≥0.9/264Vac满载 | ≥0.9/264Vac满载 | ||
| 总谐波失真 | ≤20%（220-240Vac） | ||||
| 效率 | ≥90.5%/200Vac满载 | ≥90.5%/200Vac满载 | ≥90.5%/200Vac满载 | ≥90.5%/200Vac满载 | |
| ≥90.5%/230Vac满载 | ≥90.5%/230Vac满载 | ≥90.5%/230Vac满载 | ≥90.5%/230Vac满载 | ||
| ≥90.5%/264Vac满载 | ≥90.5%/264Vac满载 | ≥90.5%/264Vac满载 | ≥90.5%/264Vac满载 | ||
| 浪涌电流 | ＜60A/350uS@230Vac | ||||
| 空载功耗 | ≤0.5W 230Vac | ||||
| 保护特性 | 开路保护 | 开路电压≤55VDC | |||
| 短路保护 | 打嗝模式（自恢复） | ||||
| 环境描述 | 工作温度 | -30℃ - +55℃ | |||
| 工作湿度 | 20-90%RH (无凝露) | ||||
| 存储温度/湿度 | -40℃ - +80℃（Ⅰ类环境 6个月）；10-90%RH(无凝露) | ||||
| 大气压强 | 86-106KPa | ||||
| 耐压 | I/P-O/P:3.75KVac,<5mA 60S | ||||
| 绝缘阻抗 | I/P-O/P:500VDC,>100MΩ | ||||
| 浪涌等级 | 符合IEC61000-4-5(L-N:1KV) | ||||
| 电磁干扰 | EN 55015 | ||||
| 电磁抗干扰 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547 | ||||
| 其它 | 包装（重量） | 包装箱尺寸：385*285*210mm(L*W*H) 单板重量：90g±5%/PCS；12.2kg±5%/箱； 数量：119（17*7）PCS/箱 | |||
| IP等级说明 | IP20 | ||||
| 质保说明 | 5 年（TC≤85℃） | ||||
| 测试设备 | 交流功率源:CHROMA6530、数字功率表:CHROMA66202、示波器:Tektronix DPO3014、直流电子负载:M9712B 、灯板、恒温恒湿箱；雷击浪涌发生器：远方EMS61000-5B、快速群脉冲发生器：远方EMS61000-4A、频谱分析仪: KH3935、耐压仪 TH9201B、频闪计（无频闪系数测试）60N-01 等 | ||||
| 测试说明 | 如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃，湿度50%，输入电压230Vac，90%负载条件下测试的结果 | ||||
| 补充说明 | 1、 建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置，以确保用电安全 2、 灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级 3、 电源作为整灯灯具中的一个零部件与终端设备结合使用，因EMC性能受LED灯具及走线的影响，终端设备制造商需对整套装置重新进行EMC确认 | ||||

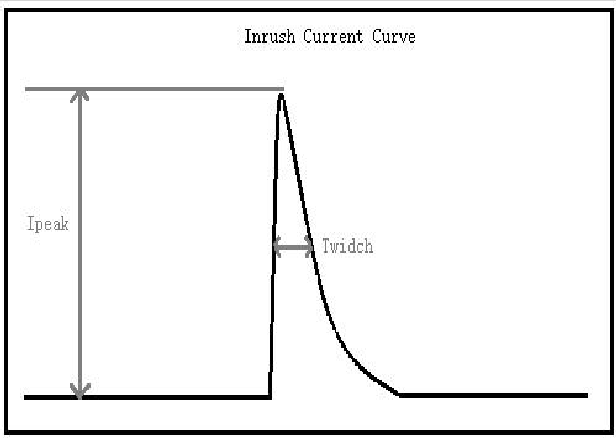

断路器可配置同型号电源数量具体参数信息
| 名称 | 数值 | 注明 |
| 浪涌峰值电流 Ipeak | 34.6A | 输入电压 230Vac |
| 浪涌半峰时间 Twidch | 160µs | 输入电压 230Vac，测量 Ipeak 下降至一半的时间 |
| B 型 16A 断路器可配 置同型号电源数量 | 23 台（Max） |
如需使用其他型号的断路器，转换表如下：
| 类型 | 级别 | 容纳电源数量 | 相对转换比例 |
| B | 10A | 14 台 | 63% |
| 13A | 18 台 | 81% | |
| 16A | 23 台 | 100%(基准） | |
| 20A | 28 台 | 125% | |
| 25A | 35 台 | 156% | |
| C | 10A | 23 台 | 104% |
| 13A | 31 台 | 135% | |
| 16A | 39 台 | 170% | |
| 20A | 47 台 | 208% |

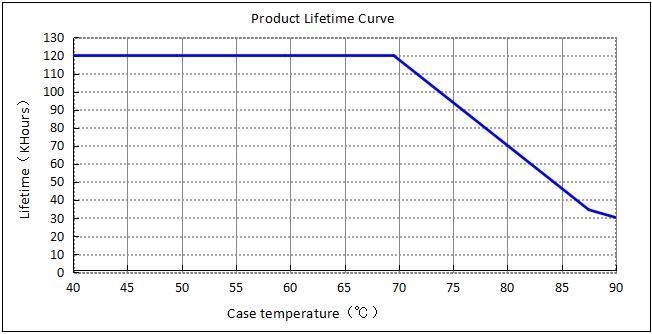

产品寿命参考示意图
在一个密闭的空间内，当外壳温度达到 40℃、50℃、60℃、70℃、80℃、90℃时，计算产品的寿命。

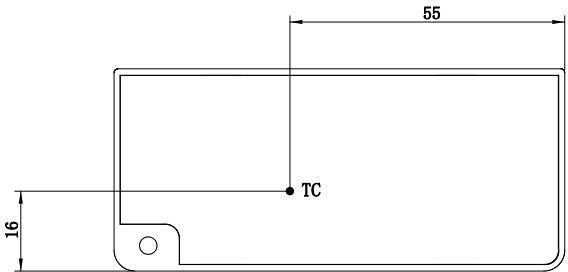

产品 TC 点位置（产品外壳底部）

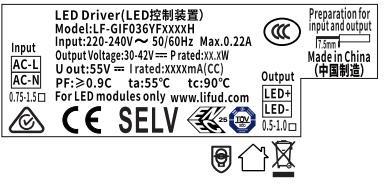

标签图纸

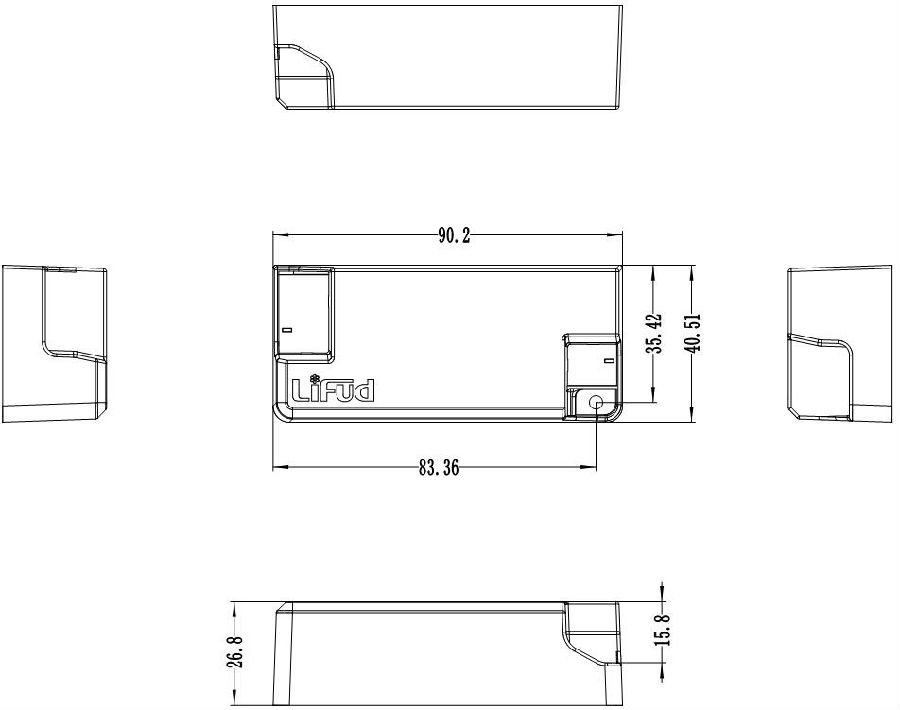

外观尺寸(单位：mm)(公差±0.5mm)
外观尺寸：L*W*H=90mm*40mm*27mm

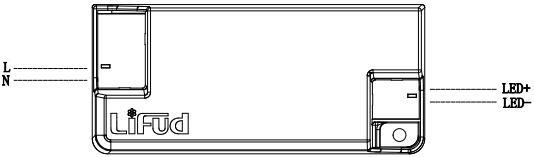

接线示意图
包装规格
| 型号 | LF-GIF036YFXXXH |
| 包装箱尺寸 | 385×285×210mm（L×W×H） |
| 数量 | 17PCS/每层；7 层/每箱；119PCS/每箱 |
| 重量 | 90g±5g/1PCS；12.2Kg±0.6Kg/每箱 |

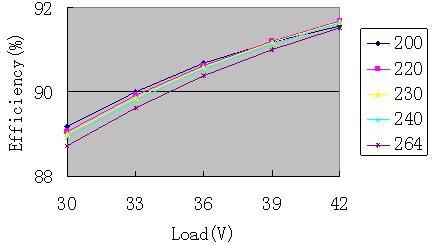

效率曲线

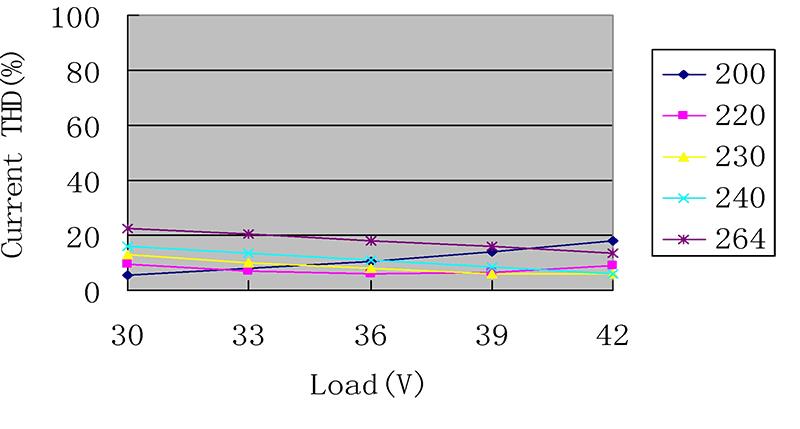

电流纹波曲线
