莱福德驱动YS系列
电气类型: 隔离电源(适用于Ⅱ类灯具)。 功能说明: 无频闪单电压系列。 产品特性: 结构简单,高性价比。 照明领域: 室内办公照明、装饰照明、商照照明、家居照明。
产品详情
一.产品简介
电气类型:隔离电源(适用于Ⅱ类灯具)。功能说明: 无频闪单电压系列。
产品特性:结构简单,高性价比。
照明领域:室内办公照明、装饰照明、商照照明、家居照明。质保: 三年(参照质保说明)。
认证:TUV,CE,RCM,CCC
![]() | ![]() | ![]() | ![]() |
二.电气规格(1)
指标 | 型号全称 | LF-GIR009YS 0135H | LF-GIR009YS 0160H | LF-GIR009YS 0180H | LF-GIR009YS 0200H |
输出 | 输出电压 | 25-42VDC | |||
输出电流 | 135mA | 160mA | 180mA | 200mA | |
纹波电压 | <1V | ||||
电流精度 | ±7% | ||||
启动时间 | 230Vac <0.5S | ||||
温度漂移 | ±10% | ||||
输出线性调整率 | ±7% | ||||
输入 | 输入线性调整率 | ±5% | |||
输入电压 | 220-240Vac(极限电压:180-264Vac) | ||||
输入频率 | 47Hz-63Hz | ||||
输入电流 | 0.1A Max | ||||
功率因素 | ≥0.5/230Vac | ≥0.5/230Vac | ≥0.5/230Vac | ≥0.5/230Vac | |
总谐波 | / | / | / | / | |
效率 | ≥76%/230Vac | ≥76%/230Vac | ≥77%/230Vac | ≥80%/230Vac | |
浪涌电流 | <60A/350uS@230Vac | ||||
空载功耗 | <1W | ||||
保护特性 | 开路保护 | 开路电压<80VDC | |||
短路保护 | 打嗝模式(自恢复) | ||||
环境描述 | 工作温度 | -30℃ - +50℃ | |||
工作湿度 | 20-90%RH (无凝露) | ||||
存储温度/湿度 | -40℃ - 80℃ (Ⅰ类环境 6个月);10-90%RH (无凝露) | ||||
大气压强 | 86-106KPa | ||||
安全及规范 | 认证 | TUV,CE,RCM,CCC | |||
耐压 | I/P-O/P:3.75KVac,<5mA 60S | ||||
绝缘阻抗 | I/P-O/P:500VDC,>100MΏ | ||||
浪涌等级 | 符合IEC61000-4-5(L-N:1KV) | ||||
电磁干扰 | 符合EN55015,EN61000-3-2。 | ||||
电磁抗干扰 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547。 | ||||
其它 | 包装(重量) | 包装箱尺寸:385*285*210mm(L*W*H) 重量:50g±5%/pcs;8kg±5%/箱;数量:每层装20PCS,8层/箱,160PCS/箱 | |||
IP等级说明 | IP20 | ||||
质保说明 | 3 年(Tc≤65℃)。 | ||||
测试设备 | 交流功率源:CHROMA6530、数字功率表:CHROMA66202、示波器:Tektronix DPO3014、直流电子负载:M9712B 、灯板、恒温恒湿箱;雷击浪涌发生器:远方 EMS61000-5B、快速群脉冲发生器:远方 EMS61000-4A、频谱分析仪: KH3935、耐压仪 TH9201B、频闪计(无频闪系数测试)60N-01 等。 | ||||
测试说明 | 1、 如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃,湿度50%,输入电压230Vac,90%负载条件下测试的结果。 | ||||
补充说明 | 1、 建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置,以确保用电安全. 2、 灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级. 3、 电源作为整灯灯具中的一个零部件与终端设备结合使用,因EMC性能受LED灯具及走线的影响,终端设备制造商需对整套装置重新进行EMC确认。 |
二.电气规格(2)
指标 | 型号全称 | LF-GIR009YS0300H | LF-GIR009YS0350H |
输出 | 输出电压 | 14-24VDC | |
输出电流 | 300mA | 350mA | |
纹波电压 | <1V | ||
电流精度 | ±5% | ||
启动时间 | 230Vac <0.5S | ||
温度漂移 | ±10% | ||
输出线性调整率 | ±5% | ||
输入 | 输入线性调整率 | ±5% | |
输入电压 | 220-240Vac(极限电压:180-264Vac) | ||
输入频率 | 47Hz-63Hz | ||
输入电流 | 0.1A Max | ||
功率因素 | ≥0.5/230Vac | ≥0.5/230Vac | |
总谐波 | / | / | |
效率 | ≥76%/230Vac | ≥76%/230Vac | |
浪涌电流 | <60A/350uS@230Vac | ||
空载功耗 | <1W | ||
保护特性 | 开路保护 | 开路电压<50VDC | |
短路保护 | 打嗝模式(自恢复) | ||
环境描述 | 工作温度 | -30℃ - +50℃ | |
工作湿度 | 20-90%RH (无凝露) | ||
存储温度/湿度 | -40℃ - 80℃ (Ⅰ类环境 6个月);10-90%RH (无凝露) | ||
大气压强 | 86-106KPa | ||
安全及规范 | 认证 | TUV,CE,RCM,CCC | |
耐压 | I/P-O/P:3.75KVac,<5mA 60S | ||
绝缘阻抗 | I/P-O/P:500VDC,>100MΏ | ||
浪涌等级 | 符合IEC61000-4-5(L-N:1KV) | ||
电磁干扰 | 符合EN55015,EN61000-3-2。 | ||
电磁抗干扰 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547。 | ||
其它 | 包装(重量) | 包装箱尺寸:385*285*210mm(L*W*H) 重量:50g±5%/pcs;8kg±5%/箱;数量:每层装 20PCS,8层/箱,160PCS/箱 | |
IP等级说明 | IP20 | ||
质保说明 | 3 年(Tc≤65℃)。 | ||
测试设备 | 交流功率源:CHROMA6530、数字功率表:CHROMA66202、示波器:Tektronix DPO3014、直流电子负载:M9712B 、灯板、恒温恒湿箱;雷击浪涌发生器:远方 EMS61000-5B、快速群脉冲发生器:远方EMS61000-4A、频谱分析仪: KH3935、耐压仪 TH9201B、频闪计(无频闪系数测试)60N-01 等。 | ||
测试说明 | 2、 如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃,湿度50%,输入电压230Vac, 90%负载条件下测试的结果。 | ||
补充 | 1、 建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置,以确保用电安全. |
二.电气规格(3)
指标 | 型号全称 | LF-GIR009YS0500H | LF-GIR009YS0600H | LF-GIR009YS0700H | |
输出 | 输出电压 | 8-11VDC | |||
输出电流 | 500mA | 600mA | 700mA | ||
纹波电压 | <1V | ||||
电流精度 | ±5% | ||||
启动时间 | 230Vac <0.5S | ||||
温度漂移 | ±10% | ||||
输出线性调整率 | ±5% | ||||
输入 | 输入线性调整率 | ±5% | |||
输入电压 | 220-240Vac(极限电压:180-264Vac) | ||||
输入频率 | 47Hz-63Hz | ||||
输入电流 | 0.1A Max | ||||
功率因素 | ≥0.5/230Vac | ≥0.5/230Vac | ≥0.5/230Vac | ||
总谐波 | / | / | |||
效率 | ≥76%/230Vac | ≥76%/230Vac | ≥76%/230Vac | ||
浪涌电流 | <60A/350uS@230Vac | ||||
空载功耗 | <1W | ||||
保护特性 | 开路保护 | 开路电压<35VDC | |||
短路保护 | 打嗝模式(自恢复) | ||||
环境描述 | 工作温度 | -30℃ - +50℃ | |||
工作湿度 | 20-90%RH (无凝露) | ||||
存储温度/湿度 | -40℃ - 80℃ (Ⅰ类环境 6个月);10-90%RH (无凝露) | ||||
大气压强 | 86-106KPa | ||||
安全及规范 | 认证 | 符合CE,没做认证。 | |||
耐压 | I/P-O/P:3.75KVac,<5mA 60S | ||||
绝缘阻抗 | I/P-O/P:500VDC,>100MΏ | ||||
浪涌等级 | 符合IEC61000-4-5(L-N:1KV) | ||||
电磁干扰 | 符合EN55015,EN61000-3-2。 | ||||
电磁抗干扰 | 符合EN61000-4-2,3,4,5,6,8,11; EN61547。 | ||||
其它 | 包装(重量) | 包装箱尺寸:385*285*210mm(L*W*H) 重量:50g±5%/pcs;8kg±5%/箱;数量:每层装 20PCS,8层/箱,160PCS/箱 | |||
IP等级说明 | IP20 | ||||
质保说明 | 3 年(Tc≤65℃)。 | ||||
测试设备 | 交流功率源:CHROMA6530、数字功率表:CHROMA66202、示波器:Tektronix DPO3014、直流电子负载:M9712B 、灯板、恒温恒湿箱;雷击浪涌发生器:远方EMS61000-5B、快速群脉冲发生器:远方EMS61000-4A、频谱分析仪: KH3935、耐压仪 TH9201B、频闪计(无频闪系数测试)60N-01 等。 | ||||
测试说明 | 3、 如未特别说明以上功率因素、谐波、效率参数均是在环境温度25℃,湿度50%,输入电压230Vac,90%负载条件下测试的结果。 | ||||
补充说明 | 1、 建议客户在灯具供电回路中安装过欠压保护与浪涌保护装置,以确保用电安全. 2、 灯具内装配电源使用的PC罩、外壳、堵头等套件必须满足UL94-V0及以上防火等级. 3、 电源作为整灯灯具中的一个零部件与终端设备结合使用,因EMC性能受LED灯具及走线的影响, 终端设备制造商需对整套装置重新进行EMC确认。 |

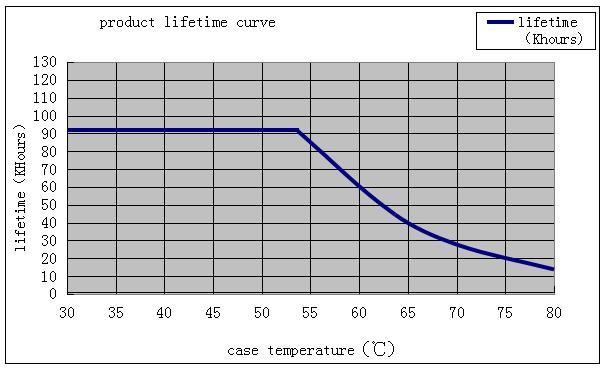

三.产品寿命参考示意图
在一个密闭的空间内,当外壳温度达到 40℃、50℃、60℃、70℃、80℃时,计算产品的寿命。

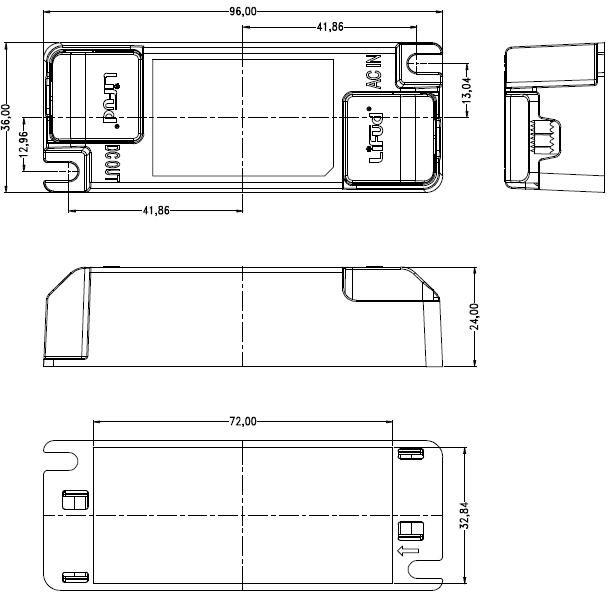

四. 外观尺寸(单位:mm)
